Η ιστορία, η ταξινόμηση και η τεχνολογία των λειαντικών γυαλόχαρτων



I. Ιστορική εξέλιξη του λειαντικού χαρτιού

    ΩςΜία από τις πρώτες καινοτομίες εργαλείων της ανθρωπότητας, το λειαντικό χαρτί μπορεί να ανιχνευθεί πίσω στο 13ο - Century China. Σύμφωνα με την "ιστορία της δυναστείας των γιουάν", οι τεχνίτες στη δυναστεία των γιουάν είχαν ήδη γνωρίσει πώς να αναμειγνύουν θρυμματισμένα κελύφη με φυσικό δέντρο και να τα προσκολλήσουν στην επιφάνεια της περγαμηνής για να σχηματίσουν ένα πρωτόγονο υλικό λείανσης. Αυτό το "Proto - λειαντικό χαρτί" χρησιμοποιήθηκε κυρίως για τη στίλβωση lacquerware, αποδεικνύοντας τη σοφία των αρχαίων κινεζικών τεχνιτών στη σύνθετη εφαρμογή των υλικών.

Η βιομηχανική επανάσταση έφερε ένα άλμα στην τεχνολογία γυαλόχαρτου:

Το 1830,John Goodyearτου Μπέρμιγχαμ, Ηνωμένο Βασίλειο, μικτή χαλαζία άμμου με λινάτο λάδι για να δημιουργήσει το πρώτο εμπορικό γυαλόχαρτο και καθιέρωσε μια τυποποιημένη παραγωγική διαδικασία. Η Minnesota Mining and Manufacturing Company (3M), που ιδρύθηκε το 1902, αρχικά ιδρύθηκε για την ανάπτυξη ορυχείων Corundum, αλλά μετασχηματίστηκε απροσδόκητα σε γίγαντα γυαλόχαρτου.

Το 1921, εφευρέθηκε η στεγανότηταγυαλόχαρτο, η οποία χρησιμοποίησε μια ειδική διαδικασία ρητίνης για να διατηρήσει την προσκόλληση υποβρύχιων υλικών, σηματοδοτώντας ένα ορόσημο στην τεχνολογία ζωγραφικής αυτοκινήτων. Κατά τη διάρκεια του Β 'Παγκοσμίου Πολέμου, η τεχνολογία γυαλόχαρτου εξευγενίστηκε περαιτέρω. Οι Γερμανοί μηχανικοί ανέπτυξαν Super - γυαλόχαρτο ακριβείας (με μέγεθος άγαλα των P2000 και άνω), που χρησιμοποιούνται για την άλεση στρατιωτικών οπτικών οργάνων, επιτυγχάνοντας Micron - ακρίβεια επιπέδου.

Η σύγχρονη τεχνολογία γυαλόχαρτου έχει ξεπεράσει την παραδοσιακή κατανόηση:

      3M's Κεραμική λειαντική τεχνολογία του Cubitron IIΧρησιμοποιεί ακριβώς δομημένα κεραμικά σωματίδια, τα οποία έχουν διάρκεια ζωής τρεις φορές μεγαλύτερη από τις παραδοσιακές λειαντικές οξειδίου του αργιλίου.

ΟNano - Scale Diamond SlandpaperΑναπτύχθηκε από την Noritake Company της Ιαπωνίας μπορεί να επιτύχει καθρέφτη στίλβωση σκληρών κραμάτων, με τραχύτητα επιφάνειας μικρότερη από RA 0,02 μm.





Ii. Επιστημονική ταξινόμηση: Η ακριβής αρχιτεκτονική των λειαντικών συστημάτων
Τα σύγχρονα λειαντικά συστήματα για το γυαλόχαρτο εκθέτουν multi - χαρακτηριστικά ταξινόμησης διαστάσεων:

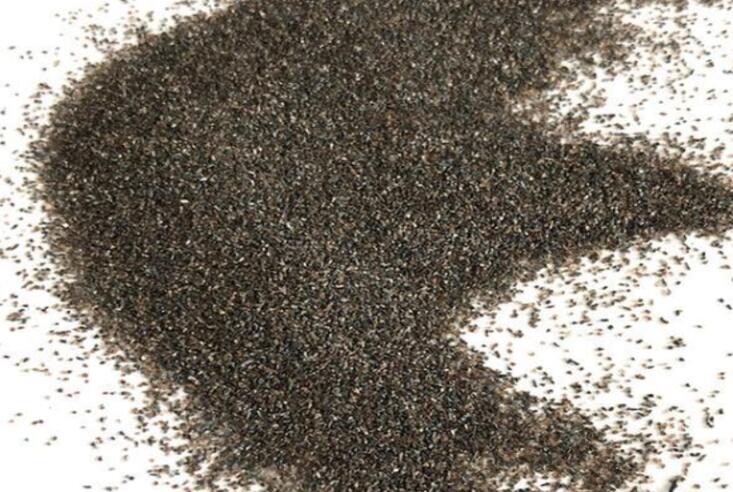

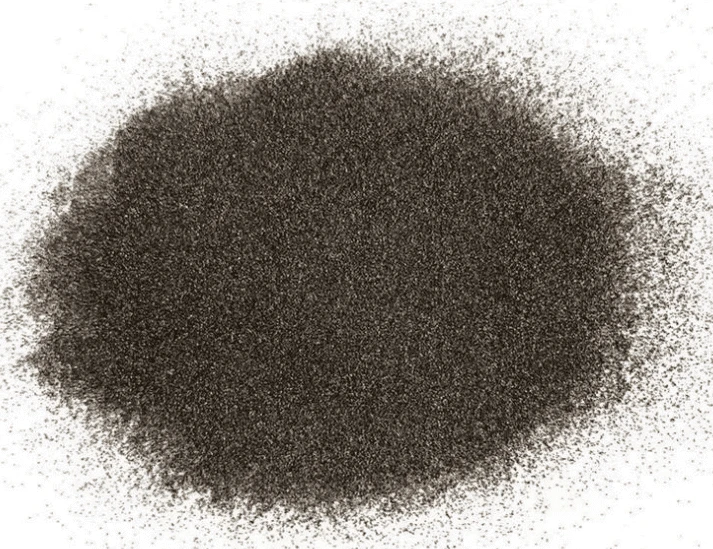

(1) διάσταση υλικού



(Ii) λειτουργικές διαστάσεις
    Ξηρό λειαντικό χαρτί: Χρησιμοποιεί τεχνολογία ηλεκτροστατικής εμφύτευσης, με 20% πορώδες 30% διατηρείται μεταξύ λειαντικών σωματιδίων και εξοπλισμένη με αντι-στατική επικάλυψη. Ένα τυπικό προϊόν είναι 3M 236U ξηρό λειαντικό χαρτί, κατάλληλο για τη λείανση των μεταλλικών συγκολλήσεων.
    Υγρό λειαντικό χαρτί: Χρησιμοποιεί ένα υπόστρωμα χαρτιού λατέξ, με λειαντική πυκνότητα αυξήθηκε κατά 40%και χρησιμοποιείται σε συνδυασμό με υγρά λίπανσης και ψύξης. Το ιαπωνικό χαρτί με υγρό λειαντικό χαρτί NCA κατέχει πάνω από 65% μερίδιο αγοράς στον τομέα στίλβωσης μούχλας.
   Καιρός - ανθεκτικό λειαντικό χαρτί: Ενσωματώνει εποξειδική ρητίνη στο υπόστρωμα, κατάλληλο για περιβάλλοντα λειτουργίας που κυμαίνονται από - 40 βαθμούς έως 120 μοίρες. Το γερμανικό χαρτί ανθεκτικό σε καιρικές συνθήκες χρησιμοποιείται για τη διατήρηση του πολικού ερευνητικού εξοπλισμού.

(Iii) Πρότυπα ταξινόμησης
Υιοθετεί ένα διπλό - σύστημα ταξινόμησης κομματιών:



   Cami Standard (Ινστιτούτο Κατασκευαστών Επικεφαλής Λειών των Ηνωμένων Πολιτειών): Η περιοχή GRIT είναι 24-1200#, με κάθε αύξηση βαθμού που αντιστοιχεί σε το μισό του μεγέθους των σωματιδίων.
   Πρότυπο FEPA (Ευρωπαϊκή Ομοσπονδία Ομοσπονδίας Ομοσπονδίας): Το σύστημα βαθμολόγησης P, όπου το P400 αντιστοιχεί στο CAMI 320#και είναι πιο κατάλληλο για σενάρια επεξεργασίας ακριβείας.

Καινοτόμα μεγέθη ειδικών τρίχας:3m Pyramid Sandpaper διαθέτει δομή τριών -. Το κάτω στρώμα με χονδροειδές λειαντικό (P80) αφαιρεί γρήγορα τις ατέλειες, τις μεσαία στρώση (P180) ομαλά μεταβάσεις και το ανώτερο στρώμα (P320) παρέχει εξαιρετικά - λεπτή στίλβωση. Μια ενιαία λειτουργία μπορεί να ολοκληρώσει ολόκληρη τη διαδικασία από την ακατέργαστη λείανση έως την λεπτή στίλβωση.



Iii. Διαδικασία αποκρυπτογράφησης: Η μηχανική ακριβείας της κατασκευής γυαλόχαρτου



(1) Προετοιμασία υλικού βάσης
     Επεξεργασία βάσης χαρτιού: Ειδικό χαρτί Kraft με βάρος 80-150g/㎡ χρησιμοποιείται και υποβάλλεται σε θεραπεία με κορώνα για να επιτευχθεί επιφανειακή τάση 42 dynes/cm.
      Επικάλυψη εκκινητή: Η τροποποιημένη ακρυλική ρητίνη εφαρμόζεται με ποσό επίστρωσης που ελέγχεται στα 25-35G/㎡ για να εξασφαλιστεί η αντοχή φλούδας μεγαλύτερη ή ίση με 1,2n/cm.
(2) Σύνθετο λειαντικό
      Η ηλεκτροστατική εμφύτευση άμμου: Σε ένα περιβάλλον με υγρασία 65% ± 5% και θερμοκρασία 25 βαθμών ± 2 βαθμούς, τα λειαντικά σωματίδια τοποθετούνται κατευθυντικά μέσω ενός ηλεκτρικού πεδίου υψηλής τάσης 50kV.
     Multi - Curing Layer: Υιοθετείται μια σταδιακή διαδικασία αύξησης της θερμοκρασίας. Πρώτον, η σκλήρυνση πριν από 5 λεπτά διεξάγεται σε 80 λεπτά για 5 λεπτά, τότε η κύρια θεραπεία διεξάγεται σε 120 μοίρες για 15 λεπτά για να εξασφαλιστεί ότι ο βαθμός διασταύρωσης ρητίνης είναι πάνω από 85%.
(3) Δημοσίευση - διαδικασία επεξεργασίας
     Θεραπεία ευελιξίας: Μέσα από τρεις - roll calender, η αντοχή κάμψης του γυαλόχαρτου ελέγχεται σε λιγότερο ή ίση με 3,5n · m για να ικανοποιήσει τις απαιτήσεις της καμπύλης επιφάνειας λείανσης.
Σχισμή λέιζερ: Ένα σύστημα κοπής λέιζερ UV χρησιμοποιείται με ακρίβεια ραφής κοπής ± 0,1mm για να αποφευχθούν τα burrs που προκαλούνται από την παραδοσιακή μηχανική κοπή.





Iv. Έλεγχος ποιότητας: αυστηρά πρότυπα του συστήματος επιθεώρησης
Η επιθεώρηση του γυαλόχαρτου πρέπει να περάσει από τέσσερις δείκτες πυρήνα:



(1) Φυσικές ιδιότητες
    Αντοχή σε εφελκυσμό: Σύμφωνα με το πρότυπο GB/T 7498, η διαμήκης αντοχή εφελκυσμού του γυαλόχαρτου είναι μεγαλύτερη ή ίση με 40n/25mm και η εγκάρσια αντοχή εφελκυσμού είναι μεγαλύτερη ή ίση με 25n/25mm.
    Φλούδα: Χρησιμοποιώντας τη μέθοδο φλούδας 90 μοιρών, η τιμή δοκιμής είναι μεγαλύτερη ή ίση με 0,8n/cm.
(2) Απόδοση λείανσης
    Ποσοστό απομάκρυνσης υλικού (MRR): Σε ένα τυποποιημένο κομμάτι δοκιμής (45# χάλυβα), όταν αλεσθεί για 5 λεπτά σε πίεση 20kPa, το MRR του υψηλού - ποιοτικό γυαλόχαρτο είναι μεγαλύτερο από ή ίσο με 0,3g/min.
    Τραχύτητα: Χρησιμοποιώντας το μετρητή τραχύτητας Marsurf, η ακρίβεια ελέγχου της τιμής RA είναι ± 0,02μm.
(3) Δοκιμή ανθεκτικότητας
Δοκιμή ζωής: Μετά τη συνεχή άλεση μιας περιοχής 10m², ο ρυθμός αποβολής των σωματιδίων είναι μικρότερο ή ίσο με 8%.
    Αντοχή στο νερό: Μετά από 24 ώρες μούσκευσης στο νερό, ο ρυθμός συγκράτησης αντοχής εφελκυσμού του νερού - ανθεκτικό γυαλόχαρτο είναι μεγαλύτερο ή ίσο με 85%.
(4) Δείκτες προστασίας του περιβάλλοντος
  Ανίχνευση VOC: Σύμφωνα με το πρότυπο HJ/T 397, οι συνολικές πτητικές οργανικές ενώσεις είναι μικρότερες ή ίσες με 15g/kg.
    Ανίχνευση βαρέων μετάλλων: Χρησιμοποιώντας τη μέθοδο ICP - ms, το περιεχόμενο των επιβλαβών στοιχείων όπως το μόλυβδο και το κάδμιο είναι μικρότερο ή ίσο με 10ppm.
