Χώρος γυαλόχαρτου αλουμινίου και δίσκοι λείανσης βρόχου



I. Σύστημα υλικών και δομικά χαρακτηριστικά

Η τεχνική ίδρυση του γάντζου γυαλόχαρτου και των λεηλατημένων φύλλων βρόχου είναι χτισμένο σε ένα σύνθετο σύστημα Multi - υλικό.



    Το στρώμα βάσης υλικούείναι συνήθως κατασκευασμένο από υψηλό - πυκνότητα Kraft χαρτί ή σύνθετα υλικά φιλμ πολυεστέρας. Αυτή η επιλογή δεν είναι αυθαίρετη, αλλά βασίζεται σε αυστηρές εκτιμήσεις της υλικής απόδοσης. Υψηλή - Πυκνότητα χαρτιού Kraft, με την εξαιρετική αντοχή εφελκυσμού (συνήθως μεγαλύτερη ή ίση με 150n/cm) και αντοχή σε δάκρυ (μεγαλύτερη ή ίση με 8n/mm), παρέχει μια σταθερή βάση για το γυαλόχαρτο. Τα σύνθετα υλικά πολυεστέρας, από την άλλη πλευρά, χρησιμοποιούνται για την καλή τους σταθερότητα και τη χημική αντίσταση, κατάλληλη για συγκεκριμένες συνθήκες εργασίας. Για να ενισχυθεί περαιτέρω η απόδοση του βασικού υλικού, ορισμένα υψηλά προϊόντα - υποβάλλονται σε ειδική θεραπεία σιλανισμού, ελέγχοντας την επιφανειακή τάση του βάσης υλικού μεταξύ 32-38mn/m. Αυτό όχι μόνο εξασφαλίζει την προσκόλληση του λειαντικού στρώματος, αλλά και προσφέρει το προϊόν με εξαιρετική αντίσταση στην υγρασία.

   Το λειαντικό στρώμα, καθώς το βασικό λειτουργικό στρώμα γυαλόχαρτου χρησιμοποιεί τυπικά συγχωνευμένο λευκό αλουμίνα (WA) ή καφέ αλουμίνα (α) ως κύριο υλικό. Αυτά τα σωματίδια αλουμίνας, μετά από υψηλή - πυροσυσσωμάτωση θερμοκρασίας, σχηματίζουν μια πολυκρυσταλλική δομή, προωθώντας το γυαλόχαρτο με εξαιρετική σκληρότητα και αντοχή στη φθορά. Η ανάλυση XRD δείχνει ότι σε υψηλή - ποιοτικό γυαλόχαρτο, το περιεχόμενο της φάσης - al₂o₃ στο λειαντικό στρώμα μπορεί να φτάσει πάνω από 92%, με μεγέθη κόκκων συγκεντρωμένα στην περιοχή 0,5-3 μm. Αυτή η μικροδομή εξασφαλίζει την αποδοτικότητα κοπής και την επιφάνεια του γυαλόχαρτου. Η κατανομή μεγέθους σωματιδίων του λειαντικού στρώματος προσκολλάται αυστηρά στο πρότυπο FEPA, που κυμαίνεται από P80 έως P2000. Για τα άμμο διαφορετικών μεγεθών τρίχας, η συγκέντρωση μεγέθους σωματιδίων (D90/D10) ελέγχεται αυστηρά εντός 1,5, εξασφαλίζοντας σταθερά και επαναλαμβανόμενα σημάδια λείανσης.

   Το άγκιστρο - και - σύστημα βρόχου, που χρησιμεύει ως γέφυρα που συνδέει γυαλόχαρτο με τη μηχανή λείανσης, είναι εξίσου κρίσιμη για το σχεδιασμό της. Το σύγχρονο γυαλόχαρτο χρησιμοποιεί συνήθως ένα εποξειδικό στοιχείο δύο {- -} συγκολλητική πολυουρεθάνη, η οποία όχι μόνο διαθέτει εξαιρετική αντοχή φλούδας (έως 4,5n/cm), αλλά επίσης επιδεικνύει εξαιρετική αντοχή στη θερμοκρασία και αντοχή στη χημική διάβρωση. Για να ενισχυθεί περαιτέρω η αξιοπιστία του συστήματος LOOP -} και -, ορισμένα προϊόντα υιοθετούν μια δομή σύνδεσης κοινής σύνδεσης DoVetail. Μέσα από το ζευγάρωμα των αρσενικών και των θηλυκών τμημάτων που υποβάλλονται σε επεξεργασία από το CNC, η επίπεδη θέση στην άρθρωση γυαλόχαρτου ελέγχεται ότι είναι μικρότερη ή ίση με 0,05mm, εξαλείφοντας αποτελεσματικά το παραδοσιακό ελάττωμα ιχνοστοιχείου άρθρωσης και βελτίωση της ποιότητας λείανσης.





Ii. Ακριβής έλεγχος της διαδικασίας κατασκευής
Η διαδικασία κατασκευής του γάντζου γυαλόχαρτου οξειδίου του αλουμινίου και τα λειαντικά φύλλα βρόχου είναι μια εξαιρετικά ακριβής διαδικασία που περιλαμβάνει πολλαπλά κρίσιμα βήματα. Στο στάδιο προεπεξεργασίας υλικού βάσης, η τεχνολογία εκφόρτισης Corona χρησιμοποιείται συνήθως για την αύξηση της επιφανειακής τιμής dyne της βάσης χαρτιού σε 42 mn/m, δημιουργώντας ιδανικές συνθήκες για την επακόλουθη διαδικασία κόλλησης. Η επεξεργασία εκφόρτισης Corona χρησιμοποιεί ένα υψηλό ηλεκτρικό πεδίο τάσης για να ιονίζει τον αέρα και να παράγει πλάσμα, το οποίο ενεργοποιεί την επιφάνεια του βασικού υλικού, ενισχύοντας έτσι την προσκόλληση του συγκολλητικού στρώματος.

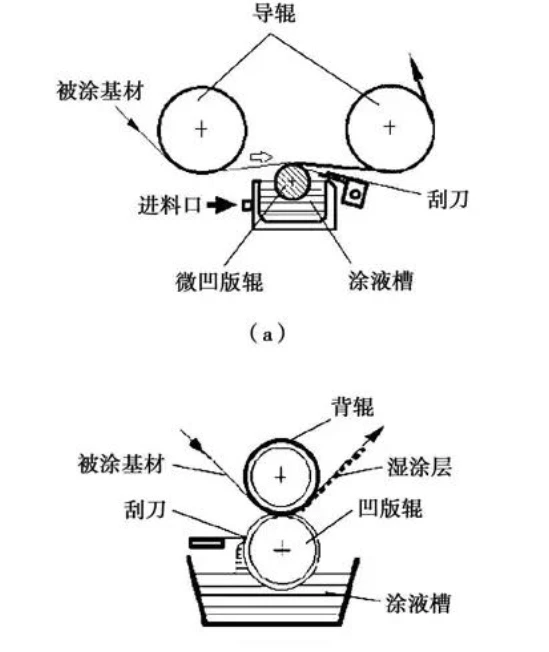

  Η εφαρμογή της βάσης κόλλαςείναι μια από τις βασικές διαδικασίες στην κατασκευή γυαλόχαρτου. Οι σύγχρονες γραμμές παραγωγής χρησιμοποιούν συνήθως την τεχνολογία εκτύπωσης Micro -, η οποία εφαρμόζει ομοιόμορφα την κόλλα βάσης στην επιφάνεια του υποστρώματος μέσω ενός ακριβώς κατεργασμένου κυλίνδρου βαρύτητας. Το πάχος του στρώματος κόλλας ελέγχεται συνήθως μεταξύ 8 και 12 μm. Δούλεται μέσα σε 3 δευτερόλεπτα από ένα σύστημα ξήρανσης με πλησίον - (με μήκος κύματος 850 nm), εξασφαλίζοντας ότι δεν εμφανίζεται θερμική παραμόρφωση του στρες στο στρώμα κόλλας και διατηρώντας την επίπεδα του υποστρώματος.





   Η ηλεκτροστατική διαδικασία λείανσηςείναι η βασική τεχνολογία στην κατασκευή γυαλόχαρτου. Σε ένα ηλεκτροστατικό πεδίο με τάση 15 - 25kV και αντοχή ηλεκτρικού πεδίου 3,5kV/cm, τα σωματίδια αλουμίνας ιονίζονται και φορτίζονται. Κάτω από τη δύναμη του ηλεκτρικού πεδίου, προσροφάται ομοιόμορφα στην επιφάνεια του υποστρώματος με αντίθετο φορτίο, σχηματίζοντας ένα μόνο στρώμα ομαλής διάταξης. Η ανίχνευση μεγέθους σωματιδίων δείχνει ότι η διαδικασία ηλεκτροστατικής λείανσης μπορεί να αυξήσει τον ρυθμό λειαντικής κάλυψης του γυαλόχαρτου P1000 σε 68 ± 2%, μια βελτίωση 23% σε σχέση με την παραδοσιακή διαδικασία λείανσης βαρύτητας, ενισχύοντας σημαντικά την αποδοτικότητα κοπής και τη διάρκεια ζωής του γυαλόχαρτου. Ορισμένες γραμμές παραγωγής υψηλού επιπέδου είναι επίσης εξοπλισμένες με δυναμικά συστήματα αντιστάθμισης, τα οποία παρακολουθούν το ρεύμα λείανσης (0,5-2,0mA) σε πραγματικό χρόνο και ρυθμίζουν αυτόματα την ταχύτητα τροφοδοσίας για να διατηρηθούν η απόκλιση μεγέθους σωματιδίων εντός ± 1 μm, εξασφαλίζοντας τη σταθερότητα της ποιότητας του γυαλιού.

   Η ανάρτηση - διαδικασία σκλήρυνσηςείναι το τελευταίο βήμα στην κατασκευή γυαλόχαρτου και ένα κρίσιμο στάδιο για να εξασφαλιστεί η απόδοσή του. Οι σύγχρονες γραμμές παραγωγής χρησιμοποιούν συνήθως ένα σύστημα κυκλοφορίας θερμού αέρα τριών - στο στάδιο: ένα τμήμα προθέρμανσης 60 μοιρών για να γίνει η ροή στρώματος συγκολλητικού στρώματος και να εξαλείψει το εσωτερικό στρες. ένα μέσο θερμοκρασίας 120 μοιρών - για να ολοκληρωθεί η αρχική σκλήρυνση και να σχηματίσει μια αρχική συγκολλητική αντοχή. και ένα τμήμα θερμοκρασίας 180 μοιρών - για να επιτευχθεί πλήρης σταυρός - σύνδεση και βελτιστοποίηση της απόδοσης του συγκολλητικού στρώματος. Η ανάλυση DSC υποδεικνύει ότι η διαδικασία σκλήρυνσης των τριών - μπορεί να κάνει τον βαθμό σκλήρυνσης της εποξειδικής ρητίνης να φτάσει πάνω από 95%, προωθώντας το γυαλόχαρτο με εξαιρετική αντοχή στο νερό (ο ρυθμός συγκράτησης της αντοχής φλούδας είναι μεγαλύτερος ή ίσος με 85% μετά από να περάσει το νερό σε 23 βαθμούς για 72 ώρες) και η αντίσταση στη θερμότητα.



Iii. Χαρακτηρισμός απόδοσης και μηχανισμός αποτυχίας
Η απόδοση των δίσκων λείανσης επηρεάζει άμεσα την ποιότητα και την αποτελεσματικότητα της λείανσης. Ως εκ τούτου, η διεξαγωγή ενός περιεκτικού χαρακτηρισμού της απόδοσης του γυαλόχαρτου και η βαθιά ανάλυση του μηχανισμού αποτυχίας του έχει μεγάλη σημασία για τη βελτιστοποίηση του σχεδιασμού του γυαλόχαρτου και την ενίσχυση της απόδοσής του.



  Απόδοση κοπήςείναι ο πιο βασικός δείκτης απόδοσης του γυαλόχαρτου. Συνήθως, η μηχανή δοκιμής TCM χρησιμοποιείται για ποσοτική αξιολόγηση. Κάτω από μια κατάσταση φόρτωσης 20N, η υψηλή - ποιοτική P400 μπορεί να επιτύχει ρυθμό απομάκρυνσης 0,32g/λεπτό σε πλάκες χάλυβα ST12, διατηρώντας παράλληλα την τραχύτητα της επιφάνειας RA μικρότερη ή ίση με 0,8μm, αποδεικνύοντας εξαιρετική απόδοση κοπής και φινίρισμα επιφάνειας. Οι δοκιμές φθοράς δείχνουν ότι η καμπύλη ζωής του υψηλού - ποιότητας γυαλόχαρτο συνήθως παρουσιάζει τρία χαρακτηριστικά του σταδίου: η αρχική εκτέλεση - στο στάδιο (0-500 στροφές) Η σταθερή φάση φθοράς (500-3000 περιστροφές), όπου η αποδοτικότητα κοπής του γυαλόχαρτου παραμένει σταθερή και η τραχύτητα της επιφάνειας παραμένει συνεπής. και το στάδιο ταχείας αποτυχίας, όπου η απόδοση κοπής του γυαλόχαρτου πέφτει απότομα και η τραχύτητα της επιφάνειας επιδεινώνεται. Η συνολική αποτελεσματική ζωή μπορεί να φτάσει πάνω από 4000 περιστροφές.

    Ανάλυση λειτουργίας αποτυχίαςείναι ένα σημαντικό μέσο για την ενίσχυση της απόδοσης του γυαλόχαρτου. Η ανάλυση αποκαλύπτει ότι η αποσύνδεση των λειαντικών σωματιδίων είναι ο κύριος μηχανισμός της αποτυχίας του γυαλόχαρτου, που αντιπροσωπεύει το 68% των περιπτώσεων αποτυχίας. Μέσα από την παρατήρηση της επιφάνειας αποτυχίας, μπορεί να φανεί ότι η συνεκτική αποτυχία του συγκολλητικού στρώματος και του θραύσης των λειαντικών σωματιδίων συνυπάρχουν, υποδεικνύοντας ότι πρέπει να ενισχυθεί η ανθεκτικότητα της κόλλας. Μερικές μελέτες έχουν τροποποιήσει το συγκολλητικό στρώμα προσθέτοντας νανο ({4}} Sio₂ (μέγεθος σωματιδίων 20nm), το οποίο αύξησε την αντοχή της φλούδας κατά 27%, διατηρώντας παράλληλα την ευελιξία (επιμήκυνση σε διάλειμμα μεγαλύτερη ή ίση με 150%)

    Τάση φράχτηςείναι ένας βασικός δείκτης που επηρεάζει την εμπειρία του χρήστη του γυαλόχαρτου. Η φράση αναφέρεται στο φαινόμενο όπου συσσωρεύονται τα συντρίμμια λείανσης στην επιφάνεια του γυαλόχαρτου, εμποδίζοντας τα κενά μεταξύ των λειαντικών κόκκων και μειώνοντας την αποδοτικότητα κοπής. Σύμφωνα με την τυπική δοκιμή ASTM D3466, το γυαλόχαρτο με ένα στεατικό ψευδάργυρο αντι -- φραγμένη επικάλυψη έδειξε μείωση κατά 72% στην φράση σε σύγκριση με τα μη επεξεργασμένα δείγματα κατά τη διάρκεια της λείανσης του λευκού πεύκου ξύλου, ενισχύοντας σημαντικά τη διάρκεια ζωής και την αποδοτικότητα της άλεσης του γυαλιού. Η ανάλυση υπέρυθρης φασματοσκοπίας επιβεβαίωσε ότι η σκόνη πολυτετραφθοροαιθυλένιο - στο αντιμικροβισμό - deBris μεταναστεύει στην επιφάνεια κάτω από την επίδραση της θερμότητας άλεσης, σχηματίζοντας ένα εαυτό - λίπανση, μειώνει αποτελεσματικά την συγκόλληση της ανωμαλίας της λείανσης και της χαμηλότερης τάσης.





Iv. Οδηγίες βελτιστοποίησης για διαδικασίες εφαρμογής
Η εφαρμογή του γάντζου γυαλόχαρτου αλουμινίου - και - λειαντικά φύλλα καλύπτει πολλαπλά πεδία και οι απαιτήσεις για την απόδοση του γυαλόχαρτου ποικίλλουν σε διάφορα πεδία. Ως εκ τούτου, η βελτιστοποίηση των διαδικασιών εφαρμογής για διαφορετικά σενάρια εφαρμογής έχει μεγάλη σημασία για την πλήρη αξιοποίηση της απόδοσης του γυαλόχαρτου και τη βελτίωση της ποιότητας της λείανσης.



Στον τομέα της κατεργασίας ακριβείας, η εφαρμογή δίσκων λείανσης πρέπει να ακολουθεί την αρχή της διαβαθμισμένης λείανσης. Η διαβαθμισμένη λείανση αναφέρεται στην επιλογή των αμμοθινών διαφορετικών σιτρί που βασίζονται στις απαιτήσεις τραχύτητας της επιφάνειας του τεμαχίου εργασίας και στη διαδοχική εκτέλεση της ακατέργαστης λείανσης, του ημι -- άλεσης ακριβείας, της λείανσης ακριβείας και της στίλβωσης. Λαμβάνοντας την στίλβωση των τμημάτων από κράμα αλουμινίου αεροδιαστημικής ως παράδειγμα, η τυπική ροή διεργασίας είναι: P80 → P120 → P180 → P240 → P320 → P400 → P600 → P800, με τον ρυθμό τροφοδοσίας να μειώνεται κατά 30% σε κάθε στάδιο, επιτυγχάνοντας τελείως την επιφάνεια της επιφάνειας της RA0.2 μm. Ορισμένες επιχειρήσεις έχουν επίσης αναπτύξει έξυπνα συστήματα λείανσης, τα οποία χρησιμοποιούν αισθητήρες μετατόπισης λέιζερ για την παρακολούθηση της τραχύτητας της επιφάνειας σε πραγματικό χρόνο και μεταβάλλουν αυτόματα τα σιφρά γυαλόχαρτου, αυξάνοντας έτσι την αποτελεσματικότητα της επεξεργασίας κατά 40% εξασφαλίζοντας τη συνοχή της ποιότητας της επιφάνειας.

Υπό ειδικές συνθήκες εργασίας, η επιλογή και η βελτιστοποίηση του γυαλόχαρτου είναι ιδιαίτερα σημαντικές. Για παράδειγμα, στο Automotive Touch - UP Beignation Operations, η λείανση του νερού υιοθετείται συνήθως για να μειωθεί η ρύπανση της σκόνης και να βελτιωθεί η ποιότητα της επιφάνειας του χρώματος. Η διαδικασία λείανσης του νερού θέτει υψηλές απαιτήσεις για την αντίσταση του γυαλόχαρτου. Επομένως, το νερό - ανθεκτικό γυαλόχαρτο (σειρά W) θα πρέπει να επιλεγεί, με ρυθμό απορρόφησης να μην υπερβαίνει το ποσοστό νερού και να απομακρύνεται κατά τη διάρκεια της αλέσεως του νερού και στη σταθερή μείωση του νερού. Για εξαρτήματα με ακτίνα καμπυλότητας r <5mm, συνιστάται ελαιόφωνο ελαστικής βάσης. Η αντίσταση της κόπωσης της κάμψης μπορεί να φτάσει πάνω από 100.000 φορές, επιτρέποντάς του να τηρήσει στενά την ακανόνιστη επιφάνεια και να επιτύχει ομοιόμορφη άλεση.

Η συντήρηση και η φροντίδα του γυαλόχαρτου επηρεάζουν επίσης τη διάρκεια ζωής και την ποιότητα λείανσης. Συνιστάται να χρησιμοποιήσετε τη μέθοδο λείανσης -, δηλαδή να αλλάξετε τακτικά την κατεύθυνση λείανσης κατά τη διάρκεια της διαδικασίας λείανσης, η οποία μπορεί να αυξήσει το ποσοστό χρησιμοποίησης του λειαντικού κατά 25% και να επεκτείνει τη διάρκεια ζωής του γυαλιού. Κατά τον καθαρισμό, ο πεπιεσμένος αέρας (0.6MPa) θα πρέπει να χρησιμοποιείται για να εκτοξεύσει τα συντρίμμια λείανσης και τη σκόνη προς την αντίθετη κατεύθυνση. Οι οργανικοί διαλύτες δεν πρέπει να χρησιμοποιούνται για να αποφευχθεί η καταστροφή του συγκολλητικού στρώματος και του βασικού υλικού. Το περιβάλλον αποθήκευσης θα πρέπει να ελέγχει τη θερμοκρασία και την υγρασία (23 ± 2 βαθμούς /50 ± 5%RH) για να αποφευχθεί το υλικό βάσης από την απορρόφηση υγρασίας και παραμόρφωσης, γεγονός που μπορεί να επηρεάσει την επιπεδότητα του γυαλόχαρτου.
